駆逐艦が完成したので今度は 「矢矧」を2隻 同時製作することにしました 市販の部品は使わずすべて手作りすることにします。
使用する図面は 光人社 「写真日本の軍艦 別巻１ 海軍艦艇図面集１」 昭和18年の「矢矧」 作図 水野三郎 縮尺が1/269のため ﾊﾟｿｺﾝを使って1/200に倍率を直した図面を作って原図とします
08ｰ1ｰ15 製作を開始 船体の材料は１０ｍｍ厚のアガチス材（朴材を使いたかった） 費用は￥１０００ほど 接着剤は「ｾﾒﾀﾞｲﾝ木工用」
船首、船尾は 木ねじで仮固定 （乾燥してから抜き取り ねじ穴を埋める） 図面から厚紙でｹﾞｰｼﾞを作る 鋸で切れ目を入れて荒削り
船首は ﾃﾞｽｸｸﾞﾗｲﾝﾀﾞｰで削る 作業性はよいが危険な作業 1号艦の船体完成 木ねじを抜き取った穴が見える 1月18日 3日
間で2隻の船体がほぼ完成 ここまでは割合簡単 上部構造物の製作
艦橋は図面だけでは形状をつかみにくいので厚紙で作ってイメージを見る コピーを貼り付て部品を切り出すと正確に製作できる
「三座水偵」の風防は後で削り取り透明なﾌﾟﾗ板で作りなおす 艦橋と製作する魚雷発射管 98式8ｾﾝﾁ連装高角砲（薄板を張リ合わせﾌﾞﾛｯｸを作る）
仮おき状態 呉式2号5型射出機 木型を作って量産 材料は0.3ｍｍ厚のﾌﾟﾗ板 接着剤は「ﾗｯｶｰｼﾝﾅｰ」を使う「すべり止め」は市販品を使わず 教科書どおり ﾄﾞﾗｲﾊﾞｰ を加工して工具を作り「紙」を押し出して作った
ﾗｲﾌｶｯﾀｰは 木型にﾗｯﾌﾟを巻いてｹﾝﾄ紙の帯を貼りつけてｸﾘﾝｶｰ張りを表現する
羅針艦橋の天井は推定で「ﾋﾞｰﾑ」と「ガーター」を表現した 羅針盤艦橋内には双眼鏡、羅針盤、伝声管などを あらかじめ工作して取り付けておく（既製品は使っていない）08-2-3
普通は市販品を使う「梯子」を作っているところ ﾌﾗｯｸｽは塩化亜鉛飽和水溶液 ﾊﾝﾀﾞは一般的な6：4 ﾘﾉﾘｭｳﾑ押えは ﾆﾁﾊﾞﾝ装飾用ﾃｰﾌﾟ商品名「ﾏｲﾗｯﾌﾟ」 0.8mm巾に切って9ｍｍ間隔（実艦は1830ｍｍ）で貼り ｸﾘｱｰﾗｯｶｰで剥がれ止めをする
3連装機銃 ３ｍｍﾜｯｼｬｰを台座にして作った （資料は 軍艦ﾒｶﾆｽﾞﾑ図鑑 日本の巡洋艦）08-3-14 大きな部分はほとんど完成 魚雷は３ｍｍφのアルミ棒から削った マストにロープやアンテナを張る

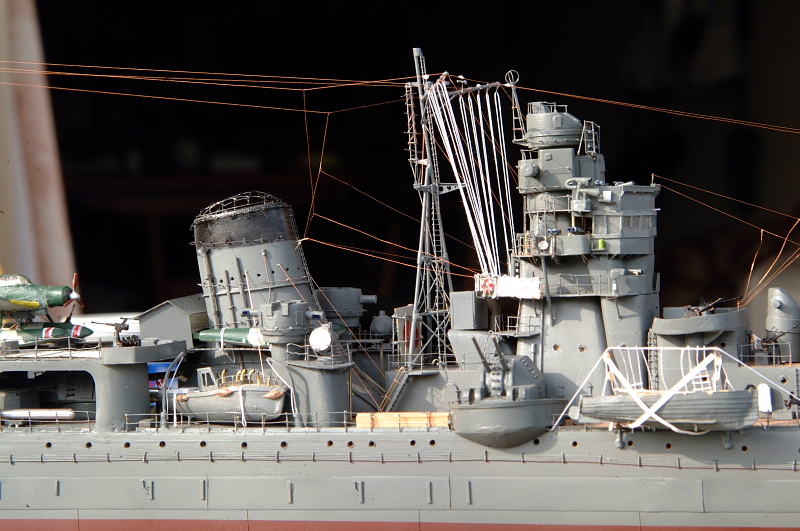

ｱﾝﾃﾅ線を整合器に引き込む 手摺はすべてﾊﾝﾀﾞ付け 2隻を同時進行で製作 期間約4ヶ月（1隻なら3ヶ月位？）ｱｸﾘﾙｹｰｽを通販で特注した（一番高価）完成！
