1/200 　駆逐艦　　竹　（たけ）　　　製作開始　2017-2　　　　　　完成　　　2018-12

テレビ愛知　の主催で　おとなの秘密基地展　が　「パルコ名古屋」で開催され　　艦船模型の製作過程を見ていただくために　「船体作りの最初の状態] を展示しました　　　　　　展示会も終了したので早速製作にかかりました　　　　　　資料は　光人社　　　　写真　日本の軍艦　海軍艦艇図面集　　　パソコンで縮尺を1/200に直し原図を作りました　

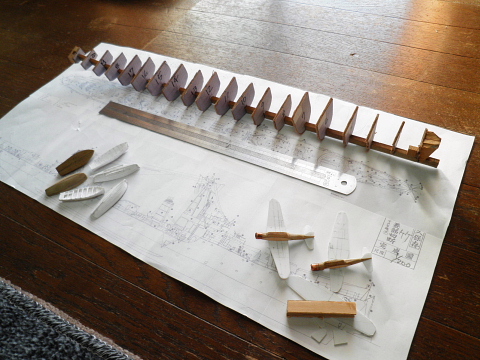

いつものとおり　正面線図　をベニア板に貼り　肋骨部分を切り出す　　ヒノキの棒は竜骨

切り出した　肋骨を竜骨に仮固定　　　　手前は　隼鷹に搭載する艦上機

おとなの秘密基地展　の実演会場で　側面板（２ｍｍ厚のヒノキ板）を張る

船体　左右の側面張りが完成

船体が完成　　３ｍｍ厚の朴板で甲板を張る

船体　完成　　左側は同時進行中の　　海防艦　２２号

船首部分の削り状況を　断面ゲージで確認中

上部構造物をプラ板で製作する

甲板上の構造物が出来上がる

６ｍカッター　　92式4連装発射管の　シールドをプラ板で製作　

１２．７ｃｍ単装高角砲　艦橋をプラ板で製作

撮影　２０１７−２−１５　

船体をプラサフで吹く　　船尾に　手作りのスリップ止めを張る

3連装機銃を量産　（台座は３ｍｍワッシャー）

上部構造物　ほぼ製作完了　　奥は　海防艦２２号

煙突にジャッキステー　92式4連装発射管にジャッキステーを製作

船尾に爆雷装填台と爆雷運搬軌道を製作

ボートダビットを仮置き

撮影　２０１７−３−１０

なんでも手作り工房　　に戻る

構造物　完成　　塗装待ち

塗装完了　アンテナ張りも完了　　長幹ガイシは　０．６ｍｍφのアルミパイプ　　　　アンテナ線は　廃トランスから　巻戻した　0.05ｍｍの軟銅線

探照灯のキャンバスはテッシュペーパー　　　浮き輪は０．８ｍｍφの糸半田

完成した　駆逐艦　竹　

撮影　２０１８−９−２９

完成した　竹

　松型　駆逐艦　の実写　　（船首の形状から　松型改　ではなさそう）

グランプリ出版　軍艦メカニズム図鑑　より　抜粋

松型

松型改
