1/200 航空母艦(現代は多用途運用護衛艦と呼ぶ) 赤城(あかぎ)
![](AKAGI002.JPG) |
飛行甲板と右舷
飛行甲板は1mm角の桧の角材を 0.5mm厚のアルミ板をベースにして 硬化の遅い エポキシ樹脂系接着剤で接着した
(最初0.5mm厚のプラ板をベースで作ったところ 「ねじれ」が出てしまったため 金属板に変更した)
資料は艦艇保存会の三面図のみ
赤城の舷側は不明な部分が多く 先輩の作られた模型や写真を参考にした。
|
![](AKAGI007.JPG) |

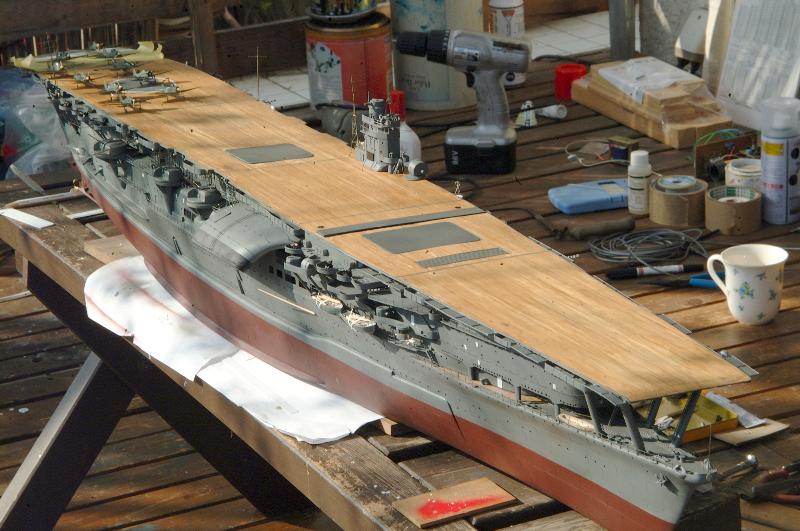

右舷
見難いですが 「舷窓」を開けました もう少し早い工程で加工すべきでした
製作開始から 約10年 製作中に劣化が始まり 製作しているのか修理しているのかわかりません
船体内の格納庫の部分には 「般若心経」の写経が 納めてあります
空母のアンテナマストは可倒式のため「高さ」が充分にとれず 無線送受信能力が低かったといわれる
空母に搭載した飛行機は「艦上機」と呼ばれた (戦艦や巡洋艦は「艦載機」)
1/32 木製の飛行機 に詳細がある
|
![](AKAGI005.JPG) |
艦尾
喫水線あたりから眺めたところ
飛行甲板裏のビームの工作は手間がかかりました。でも モデラーは 「必ずここを覗く」 ので手は抜けません
プラ板に「軽め穴」をあけ 帯状にして製作した
|
![](akagi7.jpg) |
船首
飛行甲板下の工作は 船尾 と同じく苦労した部分です
木甲板は下張りに0.5mm厚のアルミ板を使ったことで変形することもなく 正解でした。
舷側の「装甲板」の表現は「サフェーサー」を吹いて厚みを作りました。
リベットの工作は 技術的な限界から加工しませんでした。
|
![](AKAGI004.JPG) |
エレベーター と 艦橋
1mm角の桧棒を並べた木甲板の質感がわかります
エレベーターは1.2mm厚のプラ板です
飛行甲板上には 機体を繋留するための 「眼環」 が 実寸 約1.5m間隔で埋め込まれていたハズです
「瑞鶴」には 実写が沢山あり 再現された模型も多いが赤城では 確定できる 資料が見当たらないため 未加工です その後(2018)「眼環」を加工した
|
![](AKAGI003.JPG) |
司令塔と煙突
見難いですが艦橋の海側にアンテナ線を張った
使用している線は 他の艦と同じように 不良になった電子部品(リレー)から取り出した 0.05mmΦの軟銅線 切れやすいのが難点ですが お金はかかりません
なんでも手作り工房へ戻る
赤城 に戻る
|
![](AKAGI13.jpg)
赤城 の左舷 遮風板を立てた状態です、 アンテナマストは可倒できるようにしました
![](dc0624107.jpg)
![](DC062478.JPG)
写真をクリックすると拡大します
![](akagi 201901302.jpg)
甲板に 飛行機係留環 (眼環) を表現した 配置図が見つからないので 他の空母を参考にして 推定した
経年劣化で 木甲板 が黒く変色してきた
![](akagi 201901301.jpg)
煙突の ジャッキステー の数 を増設
